智能產品3

產品分類:安防SMT產品

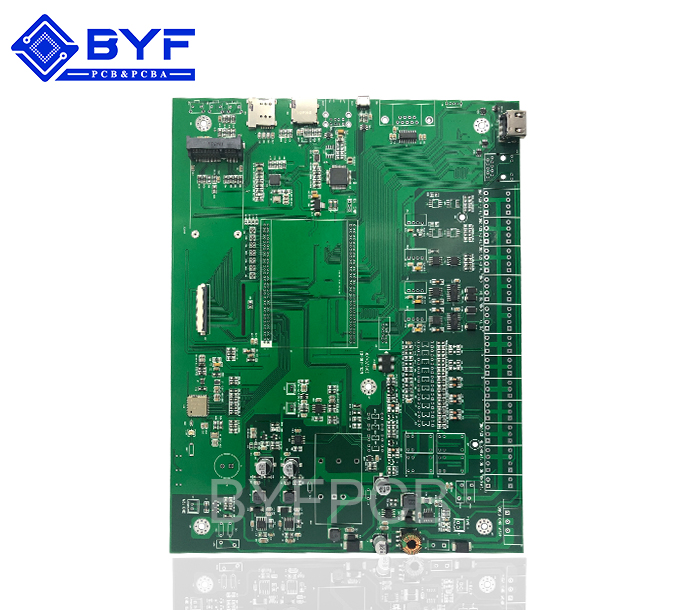

型號：A0116024

板材：聯茂IT180A

尺寸：56mm*86mm

最小焊盤間距：0.2mm

最小焊盤大?。?0.25mm
表面處理：沉金

在線咨詢

24h 熱線

189 2743 2288

產品簡介

INTRODUCTION

SMT貼片元器件體積特別小，重量輕，貼片元件比引線元件容易焊接。貼片元件還有一個很重要的好處，那就是提高了電路的穩定性和可靠性，對于制作來說就是提高了制作的成功率。這是因?yàn)橘N片元件沒有引線，從而減少了雜散電場和雜散磁場，這在高頻模擬電路和高速數字電路中非常明顯。

SMT貼片元器件焊接的方法：把元器件放在焊盤上，然后在元件引腳和焊盤接觸處涂抹上調好的貼片焊錫膏（注意涂抹的不要太多以防短路），然后用20W內熱式電烙鐵給焊盤和SMT貼片元件連接處加熱（溫度應在220~230℃），看到焊錫熔化后即可拿開電烙鐵，待焊錫凝固后焊接就完成。

焊接完后可用鑷子夾一夾被焊貼片元件看有無松動，無松動（應該是很結實的）即表示焊接良好，如有松動應重新抹點貼片焊錫膏重新按上述方法焊接。

SMT引線元件焊接的方法：開始焊接所有的引腳時，應在烙鐵尖上加上焊錫，將所有的引腳涂上助焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行，防止因焊錫過量發生搭接。

在smt貼片加工焊完所有的引腳后，用助焊劑浸濕所有引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫，以消除任何短路和搭接。
